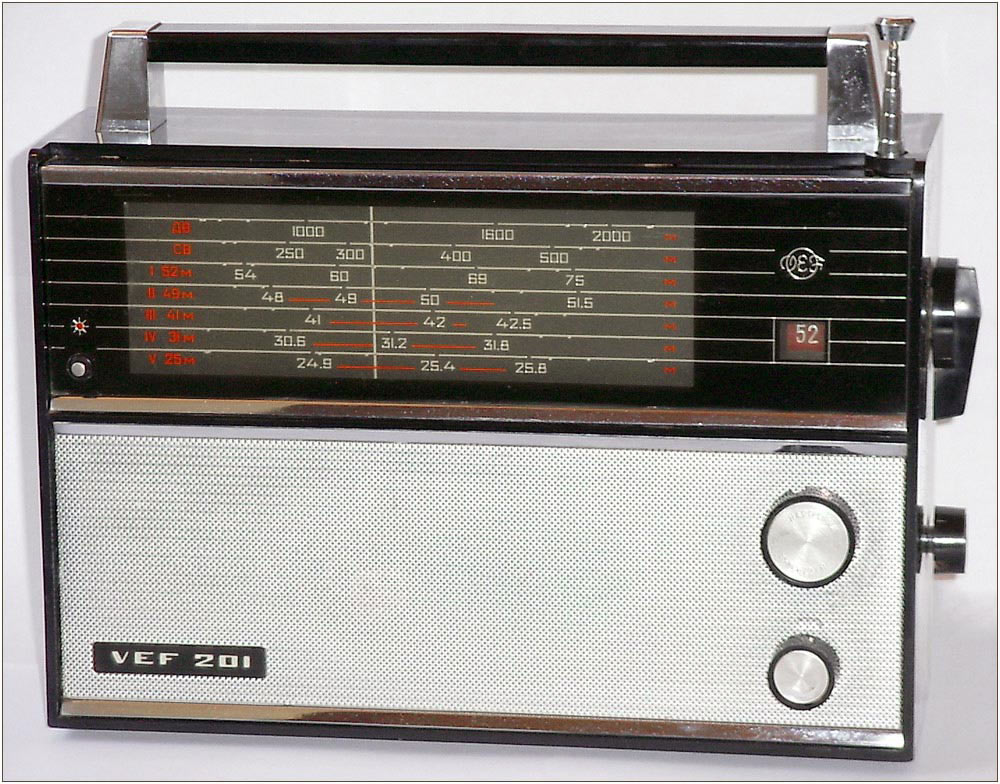

File: 1570018232096.jpg -(183636 B, 1000x784) Thumbnail displayed, click image for full size.
183636 No.168694

Есть один радивоприемник - VEF 2/4 (на пике не он, его фото не нашел). Один дедушка будет очень рад, если научить его ловить анон.фм современные станции. Паяльником паялить умею, но в радиотехнике не разбираюсь. Дай советов мудрых. Времени на проект ~270 дней

>> No.168695
File: 1570022373539.jpg -(266532 B, 1920x1080) Thumbnail displayed, click image for full size.
266532

>>168694
Придётся детекторную катушку переделывать наверное, ибо совковый диапазон - УКВ ниже чем современное быдловещание FM.Но я не радиоэлектронщик. мимокот

>> No.168698

>>168694
Выложи фото своего. Для того, что на картинке, проще всего будет выпотрошить все и засунуть туда плату фм приемника с али.

>> No.168699

Ну, короч, берёшь ЕСПшку, ищешь декодилку аудио, одну ногу вешаешь на дёргалку шкалы, вхардкоживаешь адреса станций, привязываешь к положению шкалы, в других положениях пускаешь серый шум.

>> No.168712

Напрашивается уточняющий вопрос о том, что же такое «современные станции» в двадцать первом-то веке.

Мрачно подозреваю, что это даже уж и не FM (эта технология употребляется много-много десятилетий, но морально устарела), а, напримѣръ, https://en.wikipedia.org/wiki/Digital_Radio_Mondiale

>> No.168713

>>168698

>выпотрошить все и засунуть туда плату фм приемника с али

тоже думал об этом

>Выложи фото своего

с фотографиями все сложно, но я попробую
>>168712

> что же такое «современные станции»

FM-диапазон

>> No.168802
File: 1570345305606.png -(363638 B, 321x606) Thumbnail displayed, click image for full size.
363638

>>168694

>но в радиотехнике не разбираюсь

Очень плохо... Может дедушка разбирается и сможет помочь?

https://cxem.net/tuner/tuner60.php

>> No.168837
File: 1570396028347.jpg -(724536 B, 3500x2255) Thumbnail displayed, click image for full size.
724536

>>168694
Покупаешь обычный радиоприемник и саморезами вкручиваешь его внутрь. За одно и легче будет, и энергосбережение. А лучше купи ему degen de 1103 и не ебись. Или ебись.

>> No.169583
File: 1572496183059.jpg -(732008 B, 2048x1536) Thumbnail displayed, click image for full size.
732008
>https://cxem.net/tuner/tuner60.php

Спасибо. Это по теме, но я ничего толком не понял.

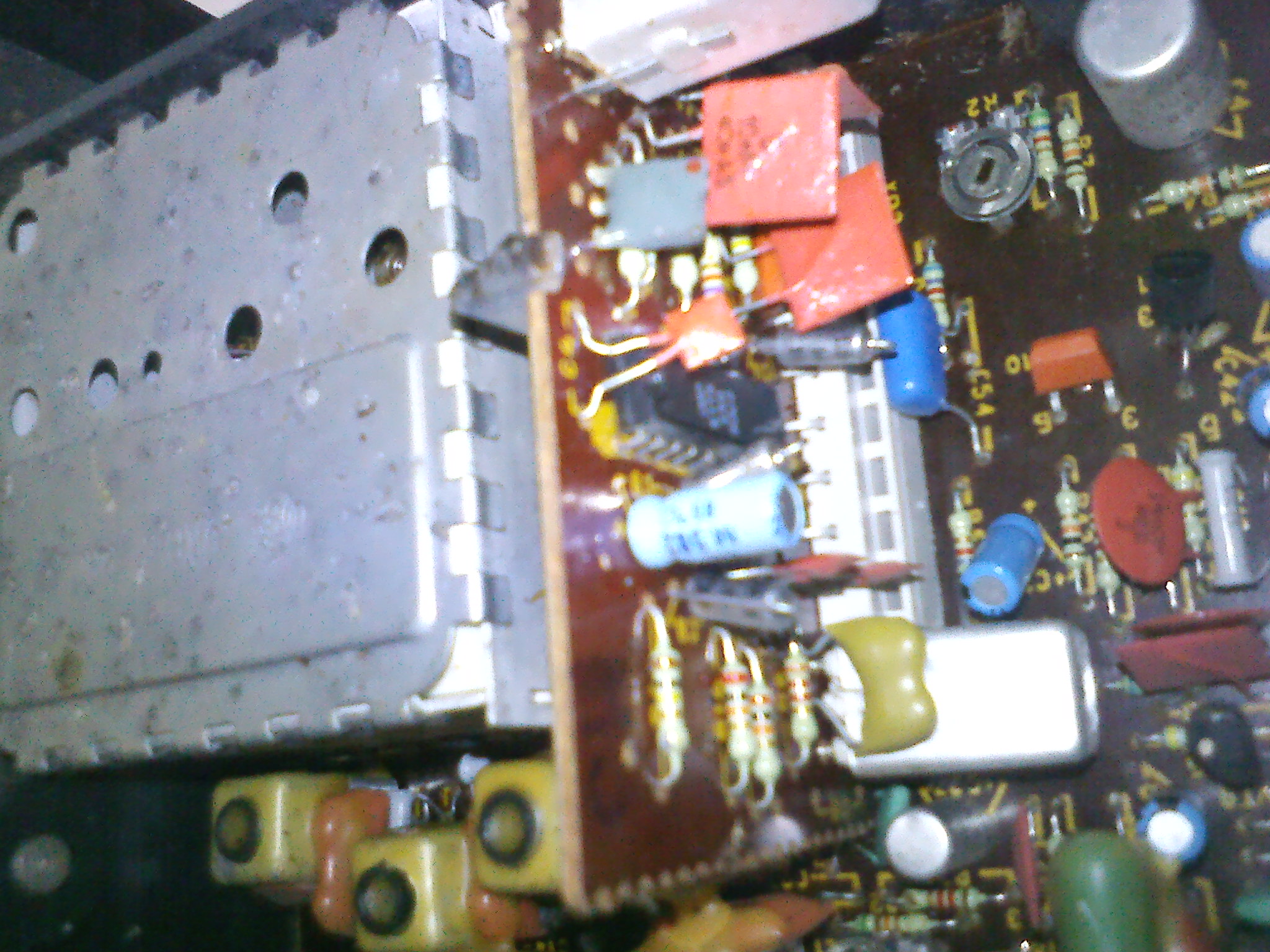

Фотокарточки внутренностей приемника. Что где менять, аноны?
https://imgur.com/a/E8ygFjA

>> No.169584

>>169583
Единственное что можно понять по этой фотографии, это то, что там достаточно места, чтобы впихнуть плату современного FM-приемника целиком.

>> No.169598
File: 1572532151311.jpg -(161502 B, 1000x842) Thumbnail displayed, click image for full size.
161502
>VEF 2/4
>его фото не нашел

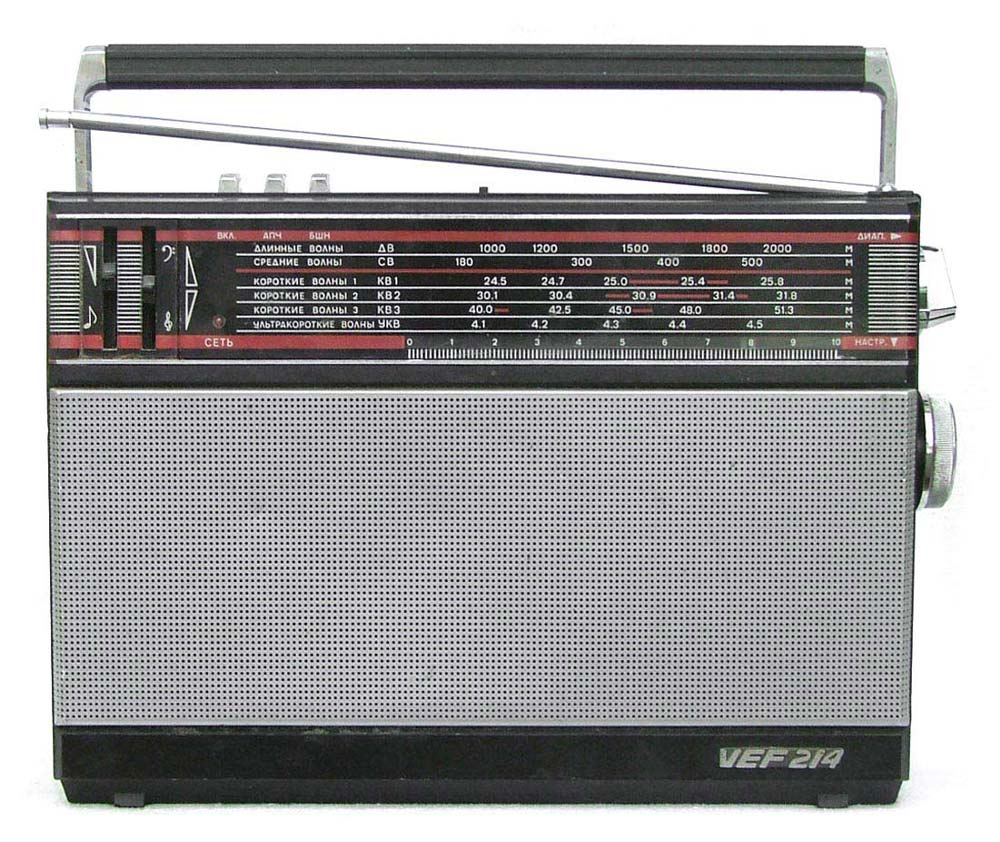

Потому что он VEF 214? Кстати, упоминается в комменте по ссылке выше.

>> No.169600

>>169583
Меняй катушки в экранированном блоке. Не забудь пересчитать номиналы контуров под новый диапазон.

>> No.169616

>>169598
да, это он! простите баку
>>169600
а можно, пожалуста, подробнее об этом процессе? что именно нужно сделать?

>> No.169629

>>169616

  1. Меняешь катушки в блоке, который экранирован
  2. Пересчитываешь номиналы контуров под новый диапазон
>> No.169947

>>169629
Пересчитать контура и прикинуть номиналы катушек, а уж потом садиться мотать?

>> No.170048

>>169629

>Меняешь катушки в блоке, который экранирован

т.е, нужна фотография блока за железкой? если там есть катушки, то на какие их менять?

>Пересчитываешь номиналы контуров под новый диапазон

совсем-совсем не понял

>> No.170058

https://www.youtube.com/watch?v=3aPP_xyFKx0
Нагугли что-то такое. Или попытайся разобраться в текастовых описаниях.
https://huxfluxdeluxe.wordpress.com/2015/02/03/укв-2-08с-возвращаясь-к-напечатанному/

>> No.170063

>>170058
Завязывай страдать хуйней, ты припоя на большую сумму потратишь чем если в ближайшем киоске купишь радиоприемник.

>> No.170068

>>170063
Чувак деду хочет приятное сделать, а не приямник купить, завязка. А припой с паяльником можно у знакомых надыбать. А еще пизже, завалиться с пивом, мануалом и приемником к этом знакомому.

>> No.170070

>>170068
Если правильно вставить это приемник в веф то дед и не заметит.

>> No.170072

>>170070
А органы управления? Их будто не придется перепаивать, да еще плату под них новую придется сооружать, умник.

>> No.170073

>>170072
Там из органов управления включение-выключение, перестройка частоты которая выполняется из двух колес перетягивающих веревочку и громкость которая не знаю как выполняется но уверен что тоже не сложно переделать.
Хуюмник.

>> No.170074

>>170073
И все это надо вынести на панели старого приемника. Ты как это планируешь сделать без пайки, диван?

>> No.170083

>>170074
Без пайки перестойку частоты делать этими же веревочками, в современных приемниках как не странно этот способ тоже часто используется, единственное что частоту точную он тебе таким способом конечно не покажет, хотя и шкалы у тебя под нужные частоты нет. Я не говорил что без пайки, но если ты решил маяться дурью до конца то можешь термоклеем прикрепить подачу питания и провода к динамику вефа, про громкость я по прежнему не знаю.
Хуян.

>> No.170084

>>170083
Ты хоть чего-то спаял в жизни своей, дивана кусок? В современных приемниках все на одной микросхеме собрано, из переменных элементов хорошо если крутилка громкости, а вообще громкость тоже на кнопках. Чего ты там веревочкой настраивать собрался?

>> No.170085

>>170084
Он про старый приемник.

>> No.170086

>>170085
Ну так он предлагает засунуть новый приемник в старый корпус и чего-то подстраивать веревочкой. Как я понял. Пруф ми вронг.

>> No.170087

>>170086
Олсо, я не оп, а просто мимоболельщик.

>> No.170088

>>170084
Это уже смотря какой приемник купишь, можешь купить маленький размером с монету, а можешь купить чуть больше и перестройкой веревочками, сам такой купил около года назад, кстати не для себя.
А дивана вижу я в тебе.
>>170085
Про новый тоже. Тут уже зависит от маразма китайца как он выполнит перестройку частоты, так что и современный приемник может перестраиваться веревочками ради красивого внешнего вида и закоса под старину. Кстати у того приемника что я упомянул выше это вызвало очень веселый баг, если его выключить из розетки во время работы а эта веревочная система была в положении передвинутом скажем на 102 мегагерца то приемник включался на 88, ему было пофиг на то что ты больше не сможешь брать и передвигать частоту в сторону увлечения, а вот в сторону уменьшения шло отлично и можно было принимать частоты которые в этом китайском приемнике не были задокументированы, хотя чип в них мог.

>> No.170089

>>170086
Веревочкой подстраивать предлагают контур старого.

>> No.170090

>>170088

> так что и современный приемник может перестраиваться веревочками ради красивого внешнего вида и закоса под старину

Такой приемник будет стоить тысячи денег. Дешевые же приемники построены максимально дешево, то есть с минимумом подстроечных элементов и элементов вообще. Скорее всего там будет автопоиск каналов и полностью кнопочное управление. Заменять эти кнопки кнопками старого приемника будет тот еще секс. Это в случае если их хватит. Заменять крутилку подстройки частоты энкодером - опять секс. Регулировка громкости в старом приемнике выполнена на ползунковом резисторе, скорее всего он не будет попадать в диапазон родного в новом приемнике и придется пересчитывать коэффициенты усиления, если они заданы внешними резисторами в чем я совсем не уверен. Между тем, гугл дает ссылки "как переделать применик ВЕФ124 на укв", Каюсь, не читал, но вангую там указаны номиналы чего на что надо заменить, а ты предлагаешь устроить ебучее приключение с конструированием сотен костылей.

>> No.170091
File: 1572793179245.png -(354391 B, 543x500) Thumbnail displayed, click image for full size.
354391

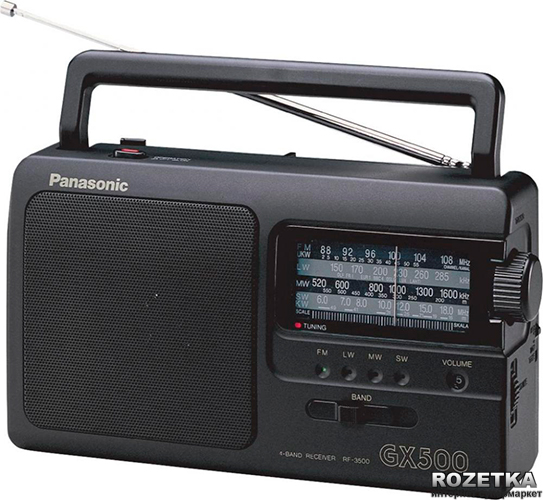

Купи лучше деду на ибей что-нибудь вроде пикрилейтед, если дед угорел по винтажной электронике, то он с радостью выкинет вэф на помойку, после того как увидит панасоник.

>> No.170092

>>170090

>Такой приемник будет стоить тысячи денег

Около 500 рублей, он почти пустой внутри но с выведеной громкостью и перестройкой частоты на крутилки на передней панели. Там уже есть аж две крутилки, клей их внутри вефа, вешай на них веревочку со старого, и хоть закрутись.

>> No.170093

>>170090
Олсо, я совсем не против удаления зуба через жопу. Каждый развлекается как хочет, и безумству храбрых поем мы песню. Я против преподнесения ОПу этого метода как наиболее простого.

>> No.170094

>>170090

> Регулировка громкости в старом приемнике выполнена на ползунковом резисторе, скорее всего он не будет попадать в диапазон родного в новом приемнике и придется пересчитывать коэффициенты усиления, если они заданы внешними резисторами в чем я совсем не уверен.

Ну как бы можно просто выкрутить громкость нового на максимум, а динамик (или даже УНЧ) старого подключить последовательно через его родной регулятор громкости. Да, не вытянет весь диапазон, но работать будет. Еще иногда возможен трюк с приделыванием ручки старого регулятора громкости к резистору нового приемника.

>> No.170095

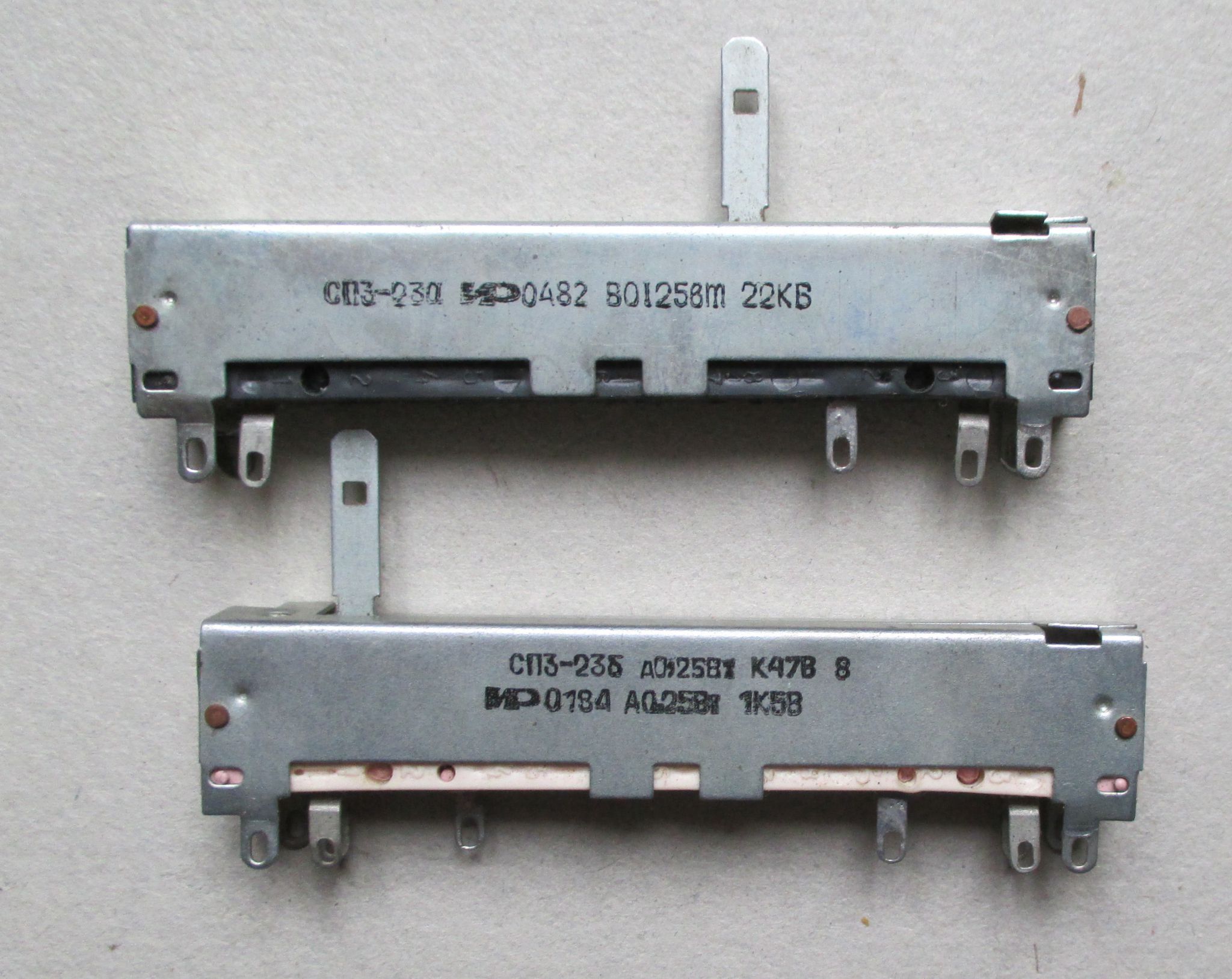

File: 1572793693206.jpg -(386598 B, 2048x1628) Thumbnail displayed, click image for full size.
386598

>>170094

> трюк с приделыванием ручки старого регулятора громкости к резистору нового приемника.
>> No.170096
File: 1572794246426.jpg -(358133 B, 2000x2000) Thumbnail displayed, click image for full size.
358133

>>170095

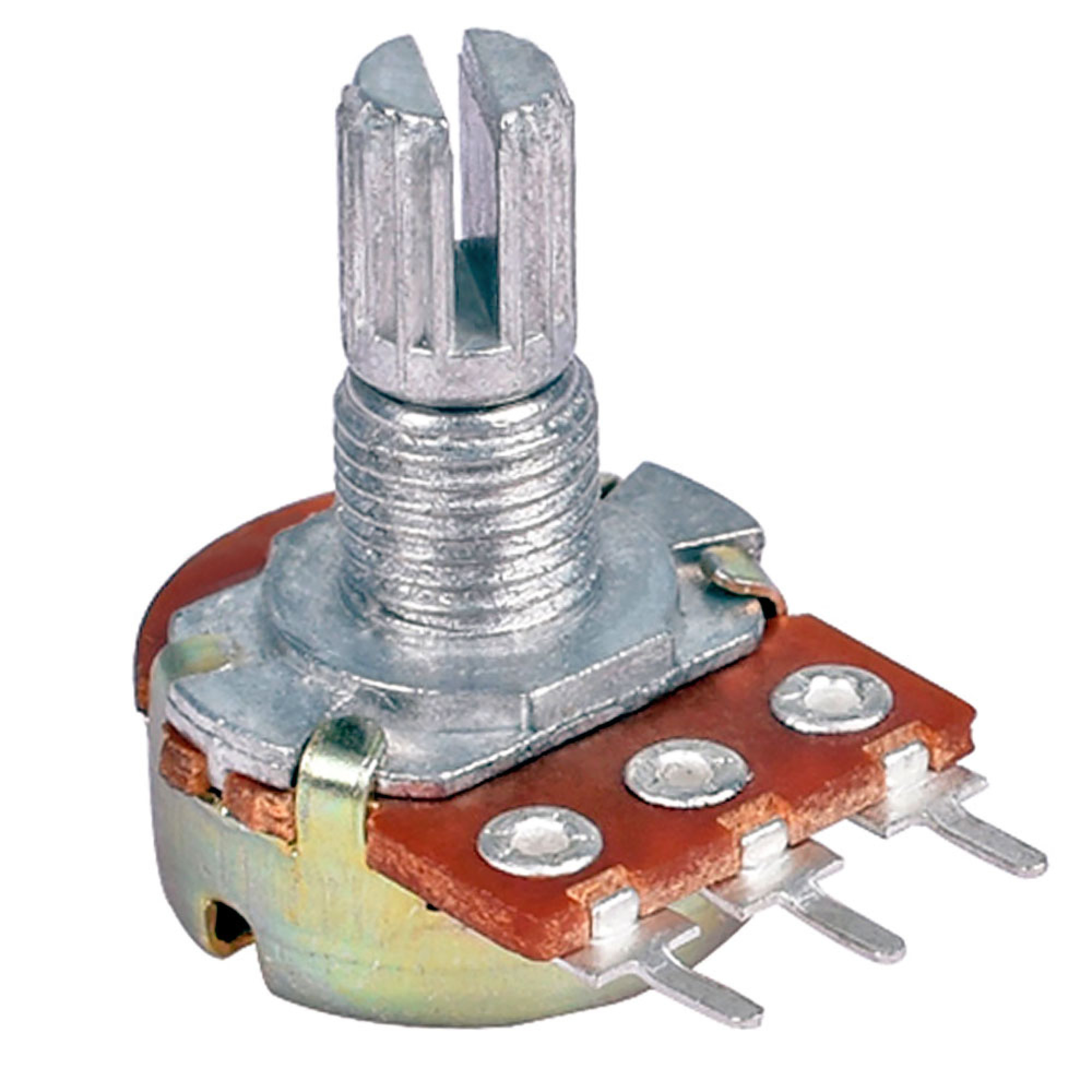

Там скорее всего что-то типа такого.

>> No.170098
File: 1572794530830.jpg -(161487 B, 1000x842) Thumbnail displayed, click image for full size.
161487

>>170096
http://www.po-rubezh.ru/paluba/VEF-214.pdf

>> No.170104

>>170098
Резисторы сп3-3* как раз таки с крутилкой.

>> No.170107

Берёшь китайский приёмник с похожими ручками, перекидываешь потроха. Максимум что нужно допиливать - сами ручки. На пикрилейтеде настойка/звук на потенциометре ( >>170096) тебе только выпаять их, насадить старые ручки регулировок.
Нонче 90% электроники у нас так и делается.

>> No.170108

>>170104
Чувак, не тупи. У приемника ползунковый регулятор громкости. На картинке тебе приведен ползунковый резистор СП3-23. Вместо него тебе придется как-то передавать движение ползунка на вращающийся энкодер, который применен вместо кнопочек в китайском изделии. И этот энкодер ничего не знает о текущем положении ползунка или крутилки, он только приращения может видеть, поэтому в твоем китайском приемнике шкала может внезапно "съезжать". На самом деле она никуда не съезжет, просто приемник вегда стартует на определенной частоте, а микросхема принимает от энкодера сигналы +\-
Не знаю зачем я все это пишу, если ты не оп. А ты видимо не оп

>> No.170110

>>170108

> движение ползунка на вращающийся энкодер, который применен вместо кнопочек в китайском изделии

У меня картинка не грузится почему-то, но в kb308ac как раз потенциометр. Вот разборка https://www.youtube.com/watch?v=lFoN5ZkDjfM платка мелкая, может даже не придётся выкидывать потроха старого.

>> No.170115

>>170108
Значит вариант с прикручиванием ручки громкости отпадает. Тогда остается подключить динамик старого приемника через его же регулятор громкости, выставив громкость китайца на максимум, чем бы она там не задавалась.

>> No.170121

>>170115
Динамик не включают через резистор обычно. Если ты посмотришь на схему приемника, то сможешь увидеть, что этот резистор имеет величину порядка сотен килоом. Если воткнуть его последовательно с динамиком, он ничего не будет регулировать.
Я пожалуй отвалю, потому что ОПу наша "дискуссия" не поможет скорее всего. Свое мнение я высказал - если в сети есть мануалы как перестроить частоту приемника, то я бы так и поступил, а не городил костыли поверх велосипеда.

>> No.170375

>>170058
спасибо большое! начал что-то понимать. сейчас в наряде. как снимусь, так посмотрю по линкам! на проект осталось 235 дней.

всунуть новый приемник - это не дело, т.к. новый приемник здесь не достать - это раз; дедушка хочет, чтобы ловил именно этот. радиодетали в трб есть - всех цветов, вкусов и размеров

>> No.170376

>>170375

> сейчас в наряде
> на проект осталось 235 дней.
> дедушка хочет

А, так такой "дедушка"? Да пошли его на хуй, и делов.

>> No.170385

>>170376
не, это дедушка по возрасту. на боевых старшина. постоянно истории рассказывает и конфеты дает, когда на смене

>> No.170389

С громкостью проблем нет, нужно просто вывод цифрового приёмника приколхозить к входу вторичного усилителя. Если паяльника нет, то просто провод прикручиваешь к ноге какого-нибудь резистора, и кембриком (кусочком изоляции) фиксируешь, натянув сверху. Но дешевле паяльник раздобыть, у связевика может быть, да и купить за 60 рублей не проблема. У меня такой приёмник был, и паяльника тоже не было, так я лентопротяжку от плеера к нему прикручивал, прямо от головки куда-то на плату привязал. Играло тихо, но играло. Найти вход усилителя просто, нужно пальцем по плате включенного приёмника поводить, и найти контакт, где больше всего гудит от прикосновения пальца. Правда, разбирать его, чтобы с обратной стороны платы прикручивать, мне лень было, поэтому я прямо к торчащему штырьку от ножки резистора какого-то прикрутил и загнул этот штырёк, чтобы зажало проводок. И громкость с тембром регулируется штатно. А вот крутилку для поиска волны не знаю как задействовать - там такой крупный переменный конденсатор, не помню как называется, его тросиком крутит. Ещё там переключатель диапазонов есть, можно каким-нибудь режимом пожертвовать, оторвать соответствующие провода и примастрячить к ним питание электронного радио. Тогда у большого радио останутся режимы, на которых оно продолжит работать как обычно, средние и длинные волны, китайцев ловить, а когда переключишь на нужный диапазон - включается маленькое радио.
Но лучше купи ему на ибей старый панасоник, чем так извращаться.
Ещё можно автомобильный модулятр купить, прикрутить к нему что хочешь, чтобы играло, или флешку в него с Газмановым запихай, а потом пусть дед его своим радивом ловит и тебя комфетами кормит.

>> No.170398

>>168694
Если там есть УКВ - проси помощи у форумных дидов, в общих чертах, надо уменьшить ёмкости шунтирующих входной и гетеродинный контура конденсаторов, либо немного убрать витков с катушек, и повторить сопряжение входного и гетеродинного контура. Процедура простая, но без представления как оно работает вряд ли справишься.
Если там нет УКВ вообще - смотри советы о том как полностью выбросить электронную начинку, оставить механику, раздобыть плату от приемника двадцатилетней давности, готовую или конструктором (ta2003+tda2822, ta8164+tda2822, tea5710, ta7310, cxa1019, cxa1191, cxa1691, только не бери шлак на tda7000/tda7021/tda7088 и прочих с низкой ПЧ, только полноценные супергетеродины с пьезофильтрами на 10.7МГц). Например,
https://ru.aliexpress.com/item/824412875.html
Регулятор громкости приспосабливаешь имевшийся ранее, основная сложность - насадить как-то КПЕ заместо старого, чтобы надежно сидело.

Не вздумай делать халтуры с демодуляцией ЧМ входным контуром АМ приемника вроде https://m.qrz.ru/schemes/contribute/radioland/receivers/20.html , или делать в 21м веке схемы с прямым захватом ФАПЧ вроде показанных тут http://rt20.mybb2.ru/viewtopic.php?f=21&t=76253 , сверхрегенераторы, или использовать микросхемы с низкой ПЧ (кха058, к174ха34, к174ха42) - все перечисленное работало в совке с тремя радиостанциями, но будет бубнеть и хрипеть примесями от rds в современном плотном эфире, селективность и помехоустойчивость перечисленного никакая. Только честные супергетеродины дают адекватный прием из число аналоговых решений.
Правда, я бы не стал курочить такую древность, забросил бы ее выдерживаться лет на 50 на чердаке, а вместо этого попробовал бы причастить дела к прелестям DSP, подарив какой-нибудь Tecsun PL-660, либо, если просто вещать на кухне, просто взять обычного современного китайца. Как вариант посередине, вещать радио со включенного телефона или планшета, воткнуться в него 3.5" разъемом, и завести его на линейный вход, используя приемник как теплый германиевый усилитель с акустикой, не столь антуражно, зато полностью безопасно и обратимо.

>> No.170399

>>170398
Забей на перечисленное, там укв есть.
Тогда делай так: открываешь экранированную секцию, ищешь там конденсаторы C13 (15) и C19 (15), и выпаиваешь их. Это примерно наполовину понизит ёмкость входного и гетеродинного контуров, и приемник хоть частично должен будет попасть в ФМ.
Дальше подстрвиваешь сердечником катушки L3 границы, чтобы охватить как можно большую часть FM-диапазона, и потом сердечником L2 и конденсатором C8 - добиваешься одинаковой паршивости звучания на крайних радиостанциях в диапазоне. Учти, что приближение отвёртки влияет на настройку, потому нужно ее убирать и смотреть как работает без нее.

>> No.170413
File: 1573037466172.jpg -(383464 B, 2048x1536) Thumbnail displayed, click image for full size.
383464

оп выходит на связь.

>https://www.youtube.com/watch?v=3aPP_xyFKx0

значит, если я правильно понял, то мне нужно, согласно пометке на схеме 214b из архива, снять по одному витку с внешней обмотки L2 и L3.

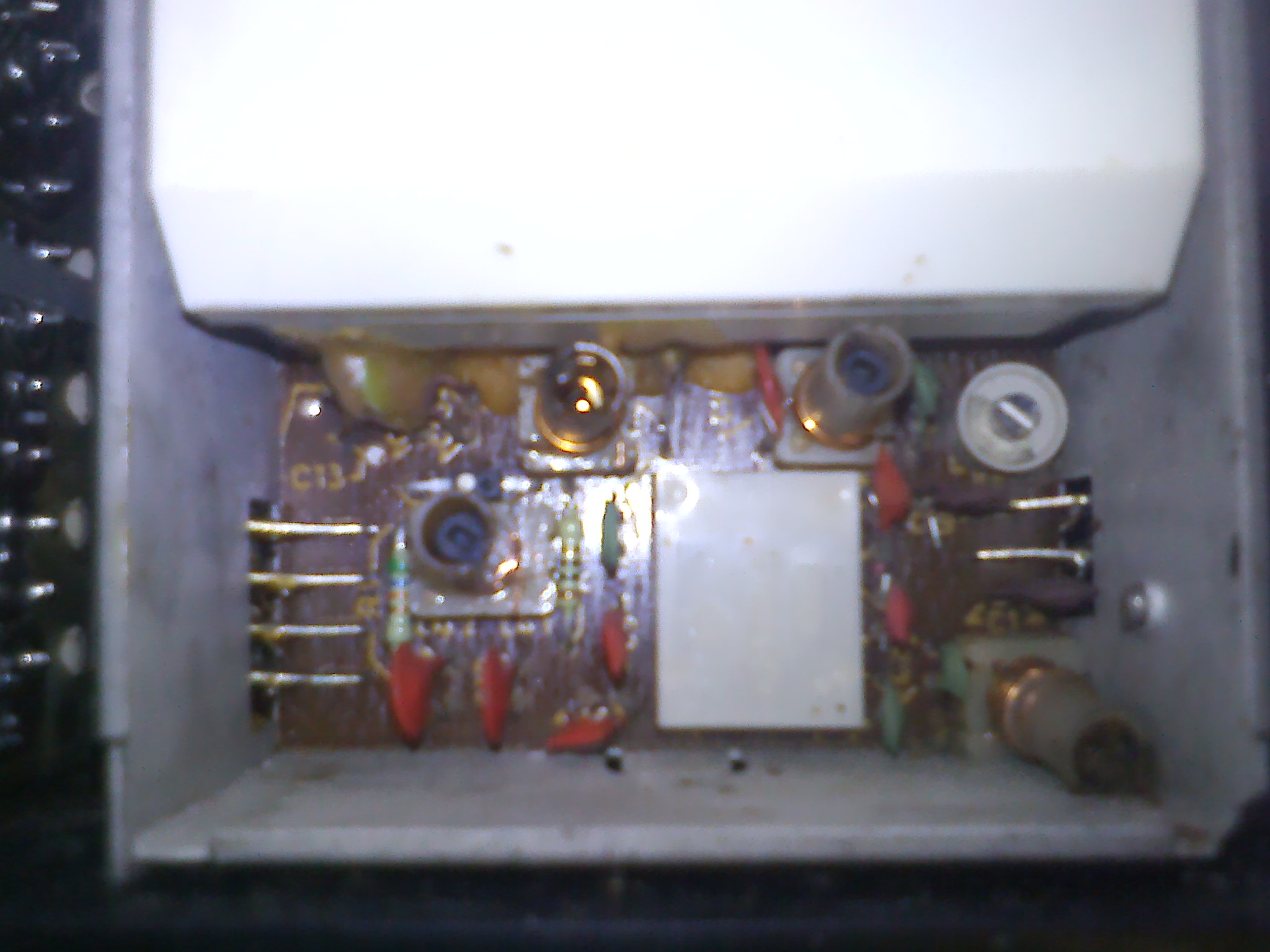

пик - блок укв. нашел катушку L4, т.к. она подписана на текстолите, а вот где из них L2 и L3 я не сообразил. алсо, что означают перечеркашки на схеме? перемычки? а через что?

>> No.170414

>>170413
Не сматывай катушки, а выпаивай конденсаторы - проще откатить изменения, и от соотношения числа витков там кажется зависит обратная связь гетеродина, он может перестать заводиться.

>> No.170479

>>170414
понял! буду действовать по этой схеме:

>https://huxfluxdeluxe.wordpress.com/2015/02/03/укв-2-08с-возвращаясь-к-напечатанному/

райт?

>> No.170511

>>170479
Да, остальные номиналы тоже есть смысл поправить. Я писал просто глядя на схему, сам не пробовал, опыт дельных изменений должен быть лучше конечно.
